一、JTY-GF-GSTN701A獨立式光電感煙火災探測報警器概述

JTY-GF-GSTN701A獨立式光電感煙火災探測器報警器(以下簡稱報警器)能夠探測火災時產生的大量煙霧，及時發出報警信號。JTY-GF-GSTN701采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛用于網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災安全監測。報警器內置蜂鳴器，報警后發出強烈的聲響，同時具有消音功能。報警器采用2節AA1.5V堿性LR6電池，耗電極微，持續工作時間可長達3年。



二、JTY-GF-GSTN701A獨立式光電感煙火災探測報警器功能特點

1、報警測試功能：報警器接入電源后即可正常工作指示燈約45秒左右閃爍一次。按下測試按鈕，蜂鳴器發出報警聲，同時指示燈快速閃亮；松開測試按鈕，報警器恢復正常工作狀態；

2、報警功能：當報警器周圍煙霧達到一定濃度時，蜂鳴器發出報警聲，同時報警器指示燈隨報警聲快速閃亮嗎，當煙霧消失后，報警器可自動恢復；

3、消音功能：當報警器報警發生時，報警器發出的報警聲可以通過測試按鈕消音，大約55秒后報警器自動恢復正常；

4、電源欠壓提示功能：報警器具有電池電壓檢測功能，當供電電池電壓低于2.7V后，報警器同事發出短促的“滴”聲音及發光指示，蜂鳴器約45秒左右鳴叫一次，即報電池欠壓故障，此時應即使更換電池；

5、靈敏度降低提示功能：當報警器靈敏度降低時，報警器在兩次指示燈閃亮中間時刻發出短促的“滴”聲音；

6、靈敏度漂移補償功能：隨著迷宮里灰塵的堆積，靈敏度會進行相應的補償，可有效延長報警器的清潔周期；

7、迷宮提示功能：當報警器迷宮臟時，報警器蜂鳴器約45秒左右連續發出1次短促的“滴”聲音。

8、互聯報警功能(僅限JTY-GF-GSTN701A互聯報警型)：報警器通過聯網端子提供多只探測器的報警聯動功能，*多聯網儲量為30只，當其中的一只報警器(主報警器)報火警時，與其聯網使用的其他報警器(從報警器)均一同發出報警聲，但從報警器的等不點亮。

9、繼電器輸出功能(僅限JTY-GF-GSTN701B繼電器輸出型)：報警器提供一個光電隔離的開關量輸出(常開)，其容量為外加電壓30V吸納電流60mA，可用于控制外部設備。



三、JTY-GF-GSTN701A獨立式光電感煙火災探測報警器技術參數

電源：2節AA 1.5V堿性LR6電池，可使用約3年左右

指示燈：紅色，正常工作時約每45秒閃爍一次

報警聲響：大于80dB

保護面積：60㎡~80㎡，具體參數應以《火災自動報警系統設計規范》(GB50116)為準

使用環境：溫度：-10℃~+55℃

相對濕度：≤95%，不凝露

外形尺寸：直徑120mm，高58mm(帶底座)

殼體材料和顏色：ABS象牙白

重量：181g(不帶底座)

安裝孔距：50mm~74mm

執行標準：GB20517-2006



四、JTY-GF-GSTN701A獨立式光電感煙火災探測報警器適用場所

小型歌舞娛樂放映游藝場所、公共休閑活動場所等；

家庭旅館、小型百貨商店、超市、小型餐飲場所等商業經營場所；

別墅、豪華住宅等。

五、JTY-GF-GSTN701A獨立式光電感煙火災探測報警器安裝說明

安裝位置說明

探測器的安裝應遵循以下原則

1、安裝的位置首先應保證如果探測器報警，臥室（包含睡覺時）能聽到報警聲

2、應安裝在天花板對應墻面水平距離10cm之外、距離墻角50cm

3、如果長度大于10米需要安裝多個探測器，獨立式感煙火災探測器的保護半徑可以參考5.8米來計算

4、應避免安裝在下列位置:

廚房，熱水爐，高濕度的區域；

多塵，骯臟或昆蟲出入的地方；

爐具附近易被污染或高溫環境；

被物體遮擋處。

當屋頂為“人”字形時，探測器安裝點*小需遠離*高處500mm。

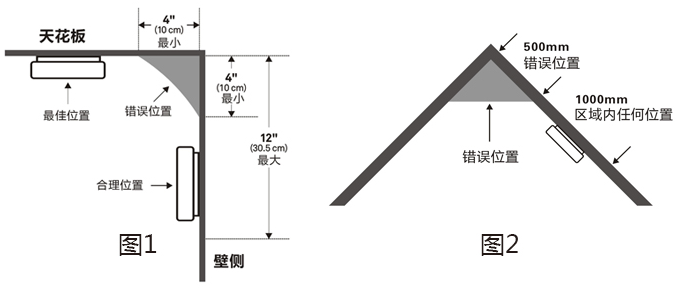

詳細安裝位置可以參考下1、2圖
